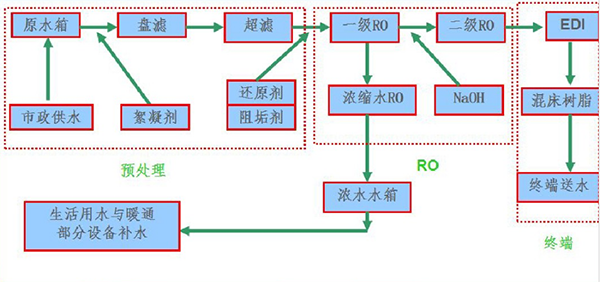

純水系統原理圖

　　純水系統采用反滲透法制純水，反滲透亦稱逆滲透(RO)使用一定的壓力使溶液中的溶劑通過反滲透膜分離出來 ，因為他和自然滲透的方法相反，故稱反滲透，根據各種材料的不同滲透壓，就可以使大于滲透壓的反滲透法達到分離，提取，純化和濃縮的目的。



　　純水系統工作原理

　　原水-原水加壓泵-多介質過濾器-活性炭過濾器-軟水器-精密過濾器-第一級反滲透-PH調節-中間水箱-第二級反滲透(反滲透膜表面帶正電荷)-純化水箱-純水泵-紫外線殺菌器-微孔過濾器-用水點



　　純化水系統： 原水箱液位高于中液位，純化水箱低于高液位，系統自動啟動。





　　開機沖洗步驟： 一級RO沖洗，打開一級沖洗閥、一級進水閥，原水泵，經低壓開關檢測到有水后開啟一級高壓泵，進入開機沖洗步驟時間為2-3分鐘可調;



　　二級RO沖洗，當一級RO沖洗時間到達，開啟二級沖洗閥，壓力開關檢測到有壓力后開啟二級高壓泵，進入開機沖洗步驟時間為2-3分鐘可調;(當MF進水高壓開關檢測到高壓時，自動停止原水泵并報警，如RO高壓開關檢測到RO進水高壓，自動停止一級高壓泵并報警，注：所有報警必須報警復位，系統才能運行)。



　　產水步驟： 當二級RO沖洗時間到達后，即自動執行產水，關閉二級沖洗閥，其它閥門及泵不停，打開PH調節泵根據PH的高低自動調節PH值。



　　中間沖洗步驟： 當一級RO產水時間累計到達后，關閉二級RO，自動打開一級沖洗閥，中間沖洗時間到達后，即自動返回產水步驟;當二級RO產水時間累計到達后，自動打開二級沖洗閥，中間沖洗時間到達后，即自動返回產水步驟;



　　停機沖洗步驟： 當純化水箱液位高于高高液位，系統進入停機沖洗步驟，首先沖洗二級RO，打開二級沖洗閥，沖洗時間到達后自動關閉二級RO系統，然后打開一級沖洗閥，沖洗一級RO，沖洗時間到達后自動關閉一級RO系統，如果純化水箱液位低于高液位，或原水液位高于中液位時，系統進入開機沖洗步驟。



　　砂濾器、炭濾器沖洗：砂濾器和炭濾器為自動多路閥，設定好累計時間可自動反洗和正洗，當任何一個沖洗時，一級RO、二級RO不產水，為停止狀態。



　　供水系統：當純化水箱液位高于中液位，系統可自動運行，開機前50秒將管道內不合格水回流至原水箱，50秒后檢測回水電導是否合格，如果合格回流至純化水箱，如不合格繼續回流至原水箱，直到電導合格回流至純化水箱。
